瀝青混凝土攤鋪機工作裝置液壓系統是由雙聯葉片泵、葉片式液壓馬達、手動換向閥、溢流閥、四(六)聯閥、液壓缸等元件組成。

用雙聯葉片泵從油箱中吸出油液，通過不同的管路進入各液壓缸和液壓馬達的任一端，油馬達的進油換向是由手動換向閥控制的，其余各液壓缸的進油換向則由四聯換向閥來控制，在整個液壓系統中，各個表的壓力應調定在7MPa.

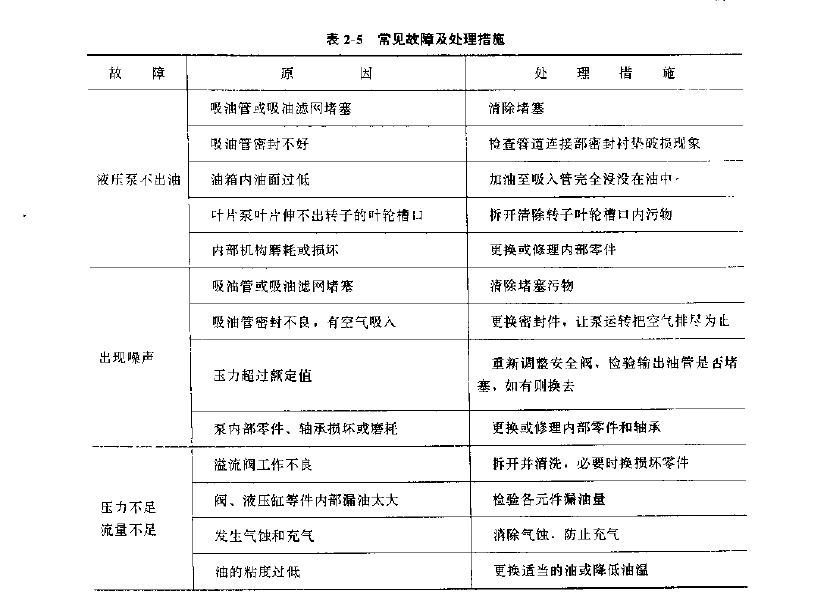

(1)液壓泵:其功用是為工作裝置液壓系統供油。LT6型攤鋪機采用的是YYB-AB92/14B-JL型雙聯葉片泵口它與轉向液壓系統的液壓泵屬于同一類型(見表2-5)

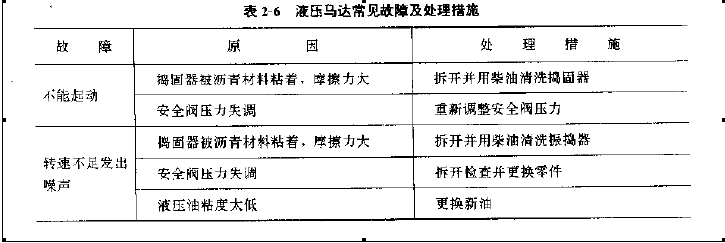

(2)液壓馬達:型號為YM-B67B-JL型葉片馬達(見表2-6)

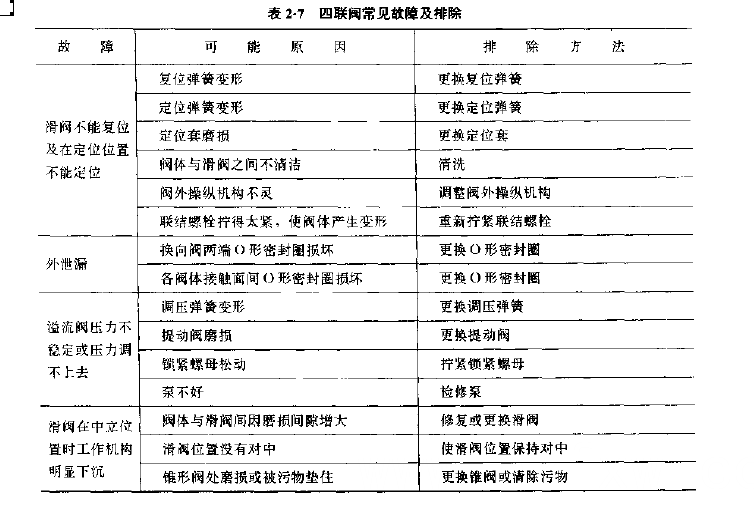

(3)四聯閥:型號ZSI-L10E-W-O型(見表2-7)

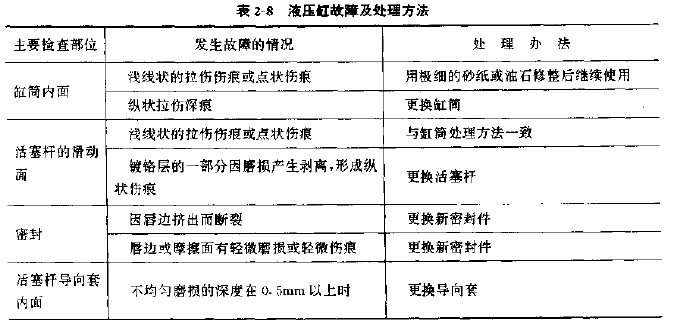

(4)液壓缸;型號分別如下(見表2-8 )
為了保證液壓缸正常工作，經常要檢查給油管及回油管接頭中的密封圈是否損壞。若液壓缸發生漏油現象要拆卸時，應用液壓力使活塞的位置移動到缸筒的任何一個末端位置。拆卸中應盡量避免不合適的敲打以及突然的掉落。在拆卸前，應松開溢流閥，使液壓回路的液壓力降為零，然后停止液壓泵，松開油日配管后應用油塞塞住油口。

(5)溢流閥:溢流閥型號為YF-B20B
它主要是用來控制系統壓力。保護液壓泵和油路系統的安全及保持油路系統壓力恒定。
①順時針旋轉手柄時壓力升高，逆時針轉動手柄時壓力降低，在調到所需的壓力值時，應將手柄固定。
②使用回油阻力(背壓)不得大于0.5MPa.
③本機用最高壓力為7MPa.
④當產生壓力波動或噪聲時，將閥拆開，清洗閥桿、閥孔及阻尼孔，檢查彈簧是否彎扭或折斷以及調壓錐閥的密封性，然后再更換零件。

整個液壓系統工作時應注意到下列部件或裝置的工作情況:
①液壓泵與液壓馬達不正常噪聲;
②安全閥(溢流閥)不正常噪聲;
③搗固器的回轉起伏;
④各個液壓缸的特性;
⑤管路系統的堵塞;
⑥各個液壓裝置的堵塞。
操作過程應結合以上特點進行檢驗，如發現異?，F(xiàn)象應立即采取措施。
