1.比例閥結構及工作原理
       電液比例閥是閥內比例電磁鐵輸入電壓信號產生相應動作，使工作閥閥芯產生位移，閥口尺寸發生改變并以此完成與輸入電壓成比例壓力、流量輸出元件。閥芯位移也可以以機械、液壓或電形式進行反饋。電液比例閥具有形式種類多樣、容易組成使用電氣及計算機控制各種電液系統、控制精度高、安裝使用靈活以及抗污染能力強等多方面優點，應用領域日益拓寬。近年研發生產插裝式比例閥和比例多路閥充分考慮到工程機械使用特點，具有先導控制、負載傳感和壓力補償等功能。它出現對移動式液壓機械整體技術水平提升具有重要意義。特別是電控先導操作、無線遙控和有線遙控操作等方面展現了其良好應用前景。

2工程機械電液比例閥種類和形式

        電液比例閥包括比例流量閥、比例壓力閥、比例換向閥。工程機械液壓操作特點，以結構形式劃分電液比例閥主要有兩類：一類是螺旋插裝式比例閥（scr ewin cartridge proportional valve），另一類是滑閥式比例閥（spool proporti onal valve）。

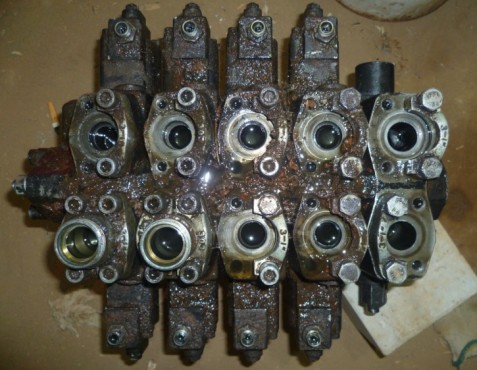

滑閥式比例閥又稱分配閥，是移動式機械液壓系統最基本元件之一，是能實現方向與流量調節復合閥。電液滑閥式比例多路閥是比較理想電液轉換控制元件，它保留了手動多路閥基本功能，還增加了位置電反饋比例伺服操作和負載傳感等先進控制手段。它是工程機械分配閥更新?lián)Q代產品。

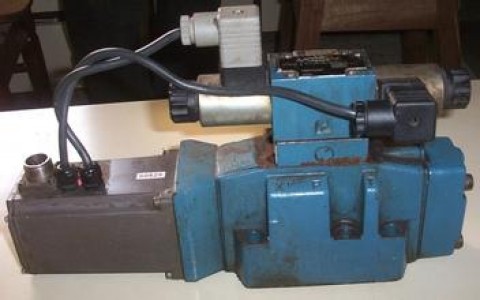

         出于制造成本考慮和工程機械控制精度要求不高特點，一般比例多路閥內不配置位移感應傳感器，具有電子檢測和糾錯功能。，閥芯位移量容易受負載變化引起壓力波動影響，操作過程中要靠視覺觀察來保證作業完成。電控、遙控操作時更應注意外界干涉影響。近來，電子技術發展，人們越來越多采用內裝差動變壓器（ＬＤＶＴ）等位移傳感器構成閥芯位置移動檢測，實現閥芯位移閉環控制。這種由電磁比例閥、位置反饋傳感器、驅動放大器和其它電子電路組成高度集成比例閥，具有一定校正功能，可以有效克服一般比例閥缺點，使控制精度到較大提高。

3電液比例多路閥負載傳感與壓力補償技術

        節約能量、降低油溫和提高控制精度，同時也使同步動作幾個執行元件運動時互不干擾，現較先進工程機械都采用了負載傳感與壓力補償技術。負載傳感與壓力補償是一個很相似概念，都是利用負載變化引起壓力變化去調節泵或閥壓力與流量以適應系統工作需求。負載傳感對定量泵系統來講是將負載壓力負載感應油路引至遠程調壓溢流閥上，當負載較小時，溢流閥調定壓力也較??；負載較大，調定壓力也較大，但也始終存一定溢流損失。變量泵系統是將負載傳感油路引入到泵變量機構，使泵輸出壓力隨負載壓力升高而升高（始終為較小固定壓差），使泵輸出流量與系統實際需要流量相等，無溢流損失，實現了節能。

         壓力補償是提高閥控制性能而采取一種保證措施。將閥口后負載壓力引入壓力補償閥，壓力補償閥對閥口前壓力進行調整使閥口前后壓差為常值，這樣節流口流量調節特性流經閥口流量大小就只與該閥口開度有關，而不受負載壓力影響。

4工程機械電液比例閥先導控制與遙控

        電液比例閥和其它專用器件技術進步使工程車輛擋位、轉向、制動和工作裝置等各種系統電氣控制成為現實。一般需要位移輸出機構可采用類似于圖1比例伺服控制手動多路閥驅動器完成。電氣操作具有響應快、布線靈活、可實現集成控制和與計算機接口容易等優點，現代工程機械液壓閥已越來越多采用電控先導控制電液比例閥（或電液開關閥）代替手動直接操作或液壓先導控制多路閥。采用電液比例閥（或電液開關閥）另一個顯著優點是工程車輛上可以大大減少操作手柄個數，這使駕駛室布置簡潔，能夠有效降低操作復雜性，對提高作業質量和效率都具有重要實際意義。圖2是TECNORD公司JMF型控制搖桿（joystick），用一個搖桿就可以對如圖2中多片電液比例閥和開關閥進行有效控制.  該搖桿X軸和Y軸方向都可以實現比例控制或開關控制，應用十分方便。

        無線遙控發射與接收系統已成功應用于多種工程機械遙控改造。從安全角度考慮，它發射每條數字數據指令都具有一組特別系統址碼，這種址碼廠家只使用一次。每個接收機只對有相同址碼發射信號有反應，其它無線信號是同頻率信號會對接收裝置產生影響。加上其它安全措施采用使系統可靠性了充分保障。裝載機、鑿巖機、混凝土泵車、高空作業車和橋梁檢修車等多種移動式機械遙控改造中獲成功。工業遙控裝置與電液比例閥相益彰，電液比例閥為工程機械遙控化提供了可行接口，遙控裝置又使電液比例閥以發揮更大作用。

5電液比例閥工程機械上應用實例

         某型汽車起重機液壓系統簡圖，圖中僅畫出了與電液比例閥有關部分。該機采用了3片TECNORD TDV－4/3 LM－LS/PC型比例多路閥，負載傳感油路中3個梭閥將3個工作負載中最大壓力選出來送至遠程調壓溢流閥遠控口，調 整溢流閥溢流壓力，使液壓泵輸出壓力恰好符合系統負載需要即可，達到一定節能目。壓力補償油路使每一片閥流量僅與該閥開度有關，而所承受負載無關，它閥片所承受負載也沒有關系，達到任一負載下均可隨意控制負載速度目。某推土機推土鏟手動與電液比例先導控制實例。當二位三通電磁閥不通電時，先導壓力與手動減壓式先導閥相通，梭閥選擇來自手動先導閥壓力對液動換向閥進行控制；當二位三通電磁閥通電時，先導控制壓力油通向三通比例減壓式先導閥，梭閥對液動換向閥進行控制。

6小結

        以上簡要介紹了電液比例閥工作原理和結構形式、工作特點，對比例閥負載感應和壓力補償原理進行了分析研究。對電液比例閥不同應用，特別是工程機械先導控制和遙控方面應用進行了論述。電液比例閥對簡化工程機械操作、提高效率和作業精度以及實現智能化作業都有著極其重要意義，其性能進一步提高和應用范圍日益拓寬必將使工程機械產品技術水平到較大程度提高。
